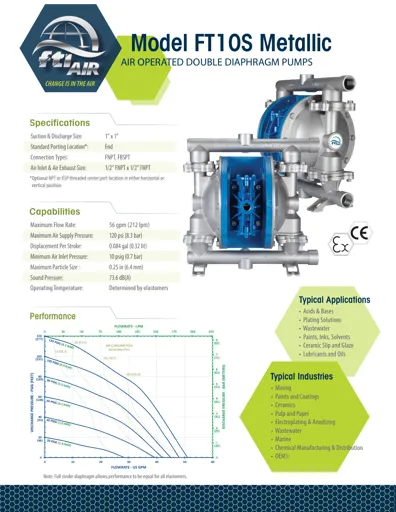

Bomba de Diafragma Metálica de 1”/ 25mmLa bomba FTI Air Modelo FT10 es simple, robusta y confiable, y no requiere una válvula piloto separada o una válvula piloto operada mecánicamente. La construcción con pernos garantiza un manejo de fluido sin fugas. Las bombas están disponibles con materiales húmedos de acero inoxidable 316 o aluminio. Los diafragmas, bolas y asientos están disponibles en una variedad de materiales para un funcionamiento confiable en una amplia variedad de aplicaciones.
| Especificaciones | |
| Tamaño de succión y descarga: | 1” x 1” |
| Ubicación de conexiones*: | Extremos |
| Conexión Tipo: | 1/2” FNPT x 1/2” FNPT |
| Entrada & Salida de Aire: | 1/2” FNPT x 1/2” FNPT |
| *Opcional NPT o BSPT ubicación del puerto central roscado en posición horizontal o vertical. **Actualización opcional de conexión de brida ANSI/DIN/ISO disponible a pedido (solo modelos SS) | |
| Capacidades | |
| Caudal máximo: | 51 gpm (193 lpm) |
| Presión máxima de suministro de aire: | 120 psi (8.3 bar) |
| Desplazamiento por golpe: | 0.084 gal (0.32 lit) |
| Presión mínima de entrada de aire: | 10 psig (0.7 bar) |
| Tamaño máximo de partícula: | 0.25” (6.4 mm) |
| Presión sonora: | 73.6 dB(A) |
| Temperatura de funcionamiento: | Determinada por elastómeros |
| Construcción | |
| Materiales en contacto fluidos: | Aluminio y Acero inoxidable 316 |
| Materiales del Diafragma: | Neoprene, Santoprene™, FKM, EPDM, PTFE, Buna, Hytrel®, Poliuretano |
| Válvula de Aire: | GFRPP, Aluminio |
| Materiales de las Bolas: | Neopreno, Buna, FKM, EPDM, Santopreno™, PTFE |
| Materiales de los Asientos: | Aluminio, SS316, PTFE |
| Materiales O-ring | Buna, FKM, Santoprene™, Poliuretano, FEP/FKM |
| Dimensiones & Pesos | ||||||
| Acero Inoxidable 316 | Aluminio | |||||
| Altura Máxima: | 14-3/16” (360 mm) | 14-13/32” (366 mm) | ||||
| Ancho Máximo: | 14-5/16” (364 mm) | 14-3/4” (375 mm) | ||||
| Profundidad Máxima: | 10-11/16” (271 mm) | 10-11/16” (271 mm) | ||||
| Peso: | 48.7 lb (22.1 kg) | 34.2 lb (15.5 kg) | ||||
