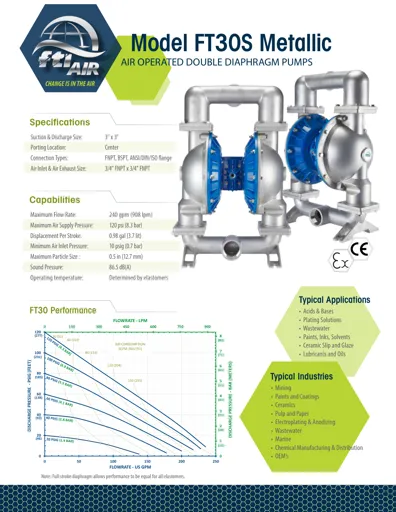

Bomba de Diafragma Metálica de 3”/ 76mmLa bomba FTI Air Modelo FT30 es simple, robusta y confiable, y no requiere una válvula piloto separada o una válvula piloto operada mecánicamente. La construcción con pernos garantiza un manejo de fluido sin fugas. Las bombas están disponibles con materiales húmedos de acero inoxidable 316 o aluminio. Los diafragmas, bolas y asientos están disponibles en una variedad de materiales para un funcionamiento confiable en una amplia variedad de aplicaciones.
| Especificaciones | |
| Tamaño de succión y descarga: | 3” x 3” |
| Ubicación de conexiones*: | Centro Horizontal |
| Conexión Tipo: | FNPT, BSPT |
| Entrada & Salida de Aire: | ¾” FNPT x ¾” FNPT |
| *ANSI/DIN/ISO flange connection available for SS models only | |
| Capacidades | |
| Caudal máximo: | 240 gpm (908 lpm) |
| Presión máxima de suministro de aire: | 120 psi (8.3 bar) |
| Desplazamiento por golpe: | 0.98 gal (3.7 lit) |
| Presión mínima de entrada de aire: | 10 psig (0.7 bar) |
| Tamaño máximo de partícula: | 0.50” (12.7 mm) |
| Presión sonora: | 86.5 dB(A) |
| Temperatura de funcionamiento: | Determinada por elastómeros |
| Construcción | |
| Materiales en contacto fluidos: | Aluminio y Acero inoxidable 316 |
| Materiales del Diafragma: | Neoprene, Santoprene™, FKM, EPDM, PTFE, Buna, Hytrel®, Poliuretano |
| Válvula de Aire: | GFRPP, Aluminio |
| Materiales de las Bolas: | Neopreno, Buna, FKM, EPDM, Santopreno™, PTFE |
| Materiales de los Asientos: | Aluminio, SS316, PTFE |
| Materiales O-ring | Buna, FKM, Santoprene™, Poliuretano, FEP/FKM |
| Dimensiones & Pesos | ||||||
| Acero Inoxidable 316 | Aluminio | |||||
| Altura Máxima: | 36-3/8” (924 mm) | 34-13/16” (884 mm) | ||||
| Ancho Máximo: | 24-9/32” (617 mm) | 24-9/32” (617 mm) | ||||
| Profundidad Máxima: | 16-3/8” (416 mm) | 16-3/8” (416 mm) | ||||
| Peso: | 235 lb (107 kg) | 155 lb (70 kg) | ||||
