La bomba FTI Air Modelo FT20 es simple, robusta y confiable, y no requiere una válvula piloto separada o una válvula piloto operada mecánicamente. La construcción con pernos garantiza un manejo de fluido sin fugas. Las bombas están disponibles con materiales húmedos de acero inoxidable 316 o aluminio. Los diafragmas, bolas y asientos están disponibles en una variedad de materiales para un funcionamiento confiable en una amplia variedad de aplicaciones.
Especificaciones | |
Tamaño de succión y descarga: | 2” x 2” |
Ubicación de conexiones*: | Centro Horizontal |
Conexión Tipo: | FNPT, BSPT |
Entrada & Salida de Aire: | ¾” FNPT x ¾” FNPT |
*ANSI/DIN/ISO flange connection available for SS models only |
Capacidades | |
Caudal máximo: | 156 gpm (590 lpm) |
Presión máxima de suministro de aire: | 120 psi (8.3 bar) |
Desplazamiento por golpe: | 0.31 gal (1.2 lit) |
Presión mínima de entrada de aire: | 10 psig (0.7 bar) |
Tamaño máximo de partícula: | 0.35” (8.9 mm) |
Presión sonora: | 77 dB(A) |
Temperatura de funcionamiento: | Determinada por elastómeros |
Construcción | |
Materiales en contacto fluidos: | Aluminio y Acero inoxidable 316 |

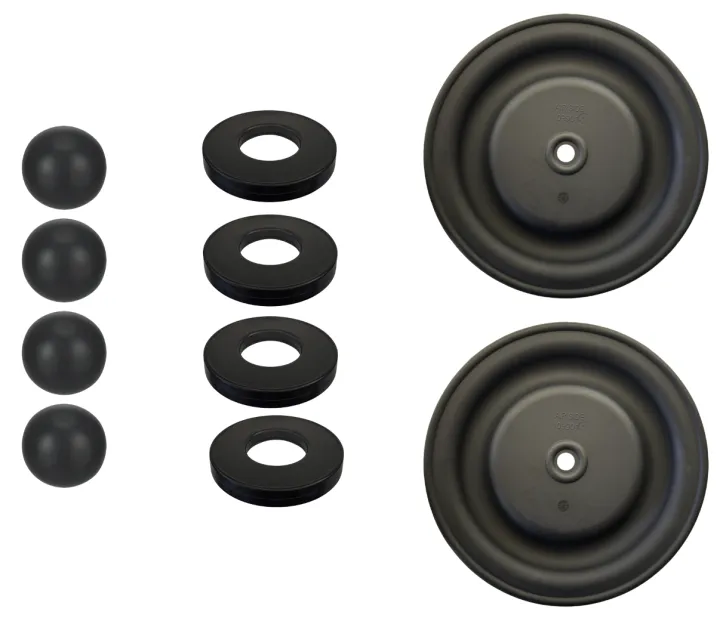

Materiales del Diafragma: | Neoprene, Santoprene™, FKM, EPDM, PTFE, Buna, Hytrel®, Poliuretano |
Válvula de Aire: | GFRPP, Aluminio |
Materiales de las Bolas: | Neopreno, Buna, FKM, EPDM, Santopreno™, PTFE |
Materiales de los Asientos: | Aluminio, SS316, PTFE |
Materiales O-ring | Buna, FKM, Santoprene™, Poliuretano, FEP/FKM |
Dimensiones & Pesos | ||||||
Acero Inoxidable 316 | Aluminio | |||||
Altura Máxima: | 30-3/32” (765 mm) | 28-7/8” (733 mm) | ||||
Ancho Máximo: | 20-15/32” (520 mm) | 20-7/8” (530 mm) | ||||
Profundidad Máxima: | 12-27/32” (326 mm) | 12-27/32” (326 mm) | ||||
Peso: | 130 lb (59.9 kg) | 87 lb (39.5 kg) |
